戴蒙德电力机械红外热成像检测服务案例分享

昆山利泰检测从事设备预知保养工作10余年,拥有丰富的现场实践经验,已经成功为3000+企业解决了设备故障问题,红外热成像服务是我们主要业务之一,其工程师具备电工证及红外热成像分析的资格证书。
零售价
0.0
市场价
0.0
浏览量:
1000
所属分类
电力&粮油
数量
-
+
库存:
0
1
案例详情

红外热成像检是通过温度高低来判断配电柜的线路是否存在老化或者短路的情况。定期的对厂区及办公楼的配电柜进行红外热现检测,可以有效地避免因为线路短路造成无故停机,影响生产。



昆山利泰检测从事设备预知保养工作10余年,拥有丰富的现场实践经验,已经成功为3000+企业解决了设备故障问题,红外热成像服务是我们主要业务之一,其工程师具备电工证及红外热成像分析的资格证书。

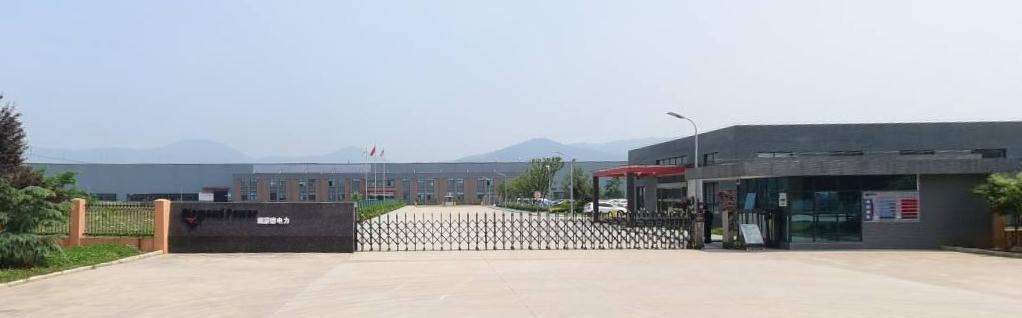

戴蒙德电力机械咨询到我们公司,希望我们能够对现场76台配电柜进行红外热成像检测。我司

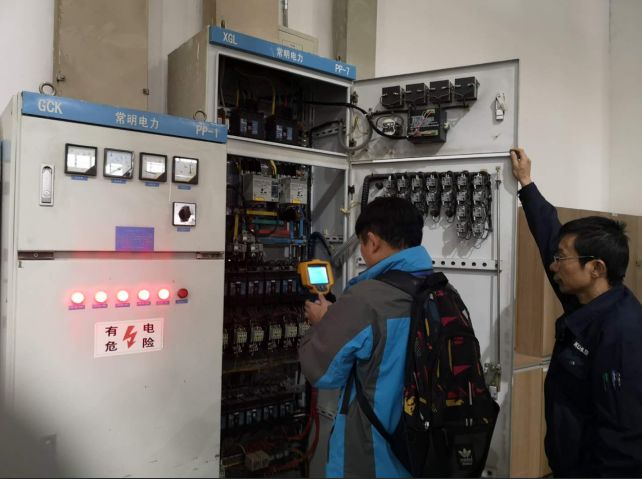

工程师携带美国原装进口的FLUKE红外热成像检测仪到客户现场进行配电柜红外热成像检测,测过程中我们发现该公司电气设备基本运行完好,配电间有专人负责,而且维护保养非常好。配电间整洁无尘,安全警示标志明显,降温处理措施得当,线缆无老化,设计容量大,满足当前实际负载要求并能适应突发用电高峰。保证设备24小时正常运行,并可对突发事件做出及时响应。



红外热成像检测过程:

1、首先看设备列表,根据客户的生产计划配合生产进行测量,做出我们的测量计划。检查出多少问题点做好统计。

2、有贵司的工作人员带领打开电气柜后方可我们开始测量。

3、在红外测量过程注意安全,及测量方法的正确性。

4、测量整个传感器电气控制柜,如发现有异常的重点检查,是什么材质,什么原因现场先做出判断,如何像一些松动接触不良等容易处理的问题现场解决,无法立即解决的做好标示待处理。

5、每张热图和对应的电柜编号记录准确。

6、根据客户要求热图如何呈现。



电气控制柜温度判断依据及国际国家标准:

1. DL/T644-2008《带电设备红外诊断技术应用导则》

2. 工业检测型红外热像仪GB/T 19870-2005

3 . GB763-90《交流高压电器在长期工作时的发热》

4.CNS3660 金属闭锁型配电箱及控制箱

危急热缺陷:电气设备表面温度超过90℃,,温升超过75,  相对温差(温差)超过55℃

严重热缺陷:电气设备表面温度超过75℃, 温升超过65 , 相对温差(温差)超过50℃

一般热缺   :电气设备表面温度超过60℃, 温升超过30,  相对温差(温差)超过25℃

热隐患     :电气设备表面温度超过50℃,  无升温但相对温差(温差)超过20℃;

温升:指电子电气设备中的各个部件高出环境的温度  单位为: 开氏(K
