风机转子现场动平衡校正怎么做

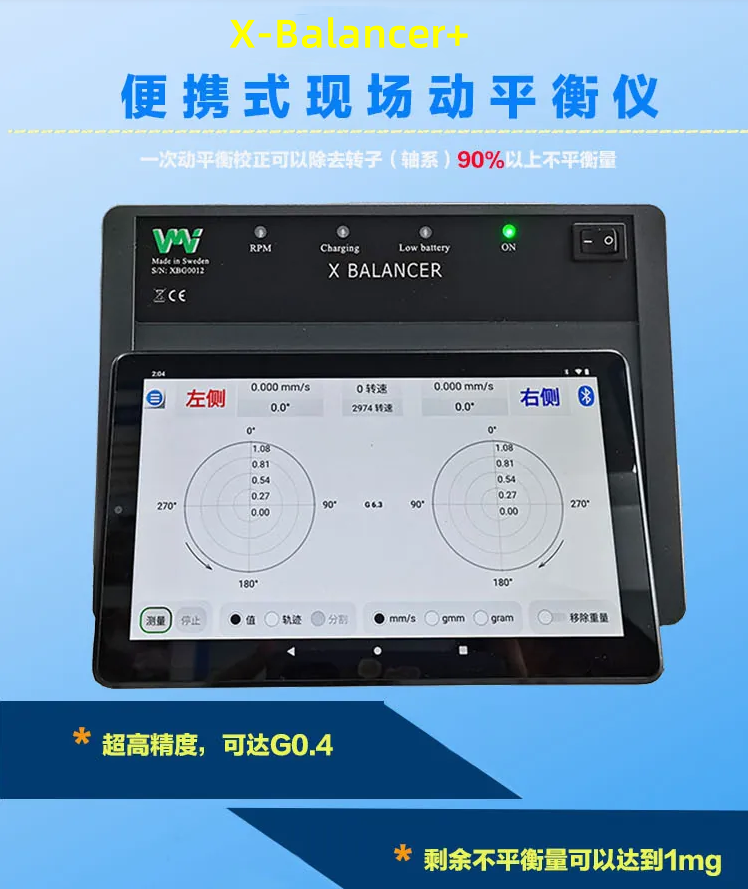

转动设备的机械损坏,40%-50%的故障都与动平衡不良有关。现在做动平衡的方式有两种:平衡机动平衡以及现场动平衡。随着工厂对设备的要求越来越高,对设备进行现场动平衡校正慢慢变得越来越普遍。因为不需要对设备进行拆卸,节约成本和时间,此次利用CXBalancer现场动平衡仪进行风机动平衡校正,其不用人工猜测和计算平衡结果,大量节省了风机平衡校正的时间。CXBalancer现场动平衡仪适用于风机、转子、汽轮机、泵浦、大型风扇、涡轮分子泵等所有旋转设备的现场动平衡校正。
没有此类产品
产品描述

风机转子现场动平衡方法与步骤



1、通过振动检测,确认问题

首先,通过CXBalancer现场动平衡仪的频谱分析功能进行分析,确定风机叶轮的问题是否为动平衡问题。

在确认风机叶轮的问题是动平衡问题后,开始用CXBalancer动平衡仪的动平衡功能进行现场动平衡校正(此以单面动平衡为例)。其具体步骤如下:



2、安装仪器

在风机设备停机的状态下,在转动部位上贴上一小块反光贴纸(约为1cm²);

将振动传感器吸在电机轴承部位,相位计传感器架于磁性座之上,使其激光打到反光贴纸上。安装示意图如下:

3、进行动平衡校正

确认仪器安装好之后,开启风机,在风机达到正常工作转速之后,进入CXBalancer动平衡仪的动平衡功能界面,点击试运行功能后,按确定键开始进行测量风机叶轮的初始振动值以及相位。待数据稳定后进行保存并使风机停机。





4、安装试重螺丝

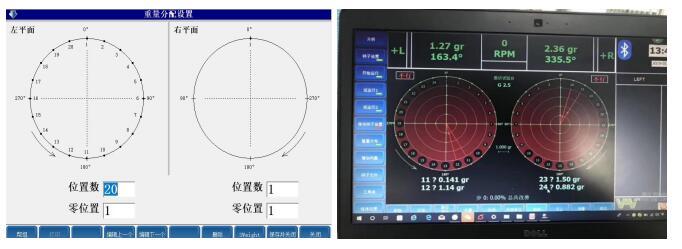

确定叶轮停止以后,在叶轮上任意位置通过打孔锁螺丝或者焊接的方式加一个称好重量的试重(根据风机叶轮重量选择合适重量的试重);并将重量输入到CXBalancer动平衡仪中;重新开启风机并进行第二次测量振动及相位;待保存后,CXBalancer动平衡仪上即可自动计算出其应加配重的角度以及重量。





5、安装配重螺丝

先使风机处于停机状态,先取下试重,然后根据CXBalancer动平衡仪上计算的结果,以安装试重螺丝的位置为0度,旋转方向的反方向角度来安装称好的配重螺丝。

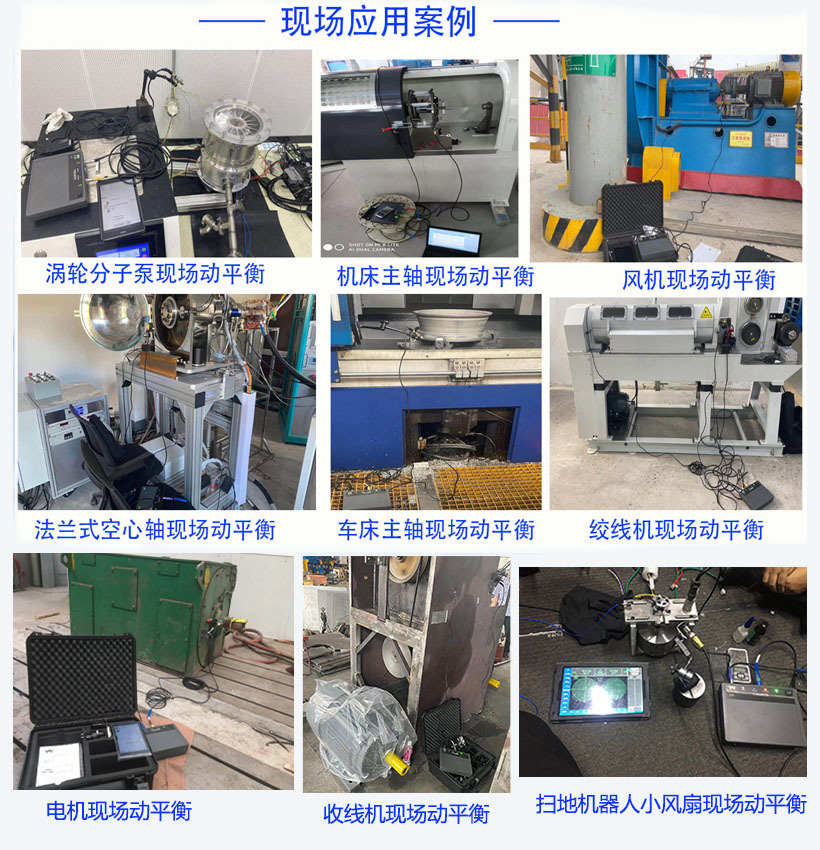

CXBalancer现场动平衡仪适用于风机、转子、汽轮机、泵浦、大型风扇、涡轮分子泵等所有旋转设备的现场动平衡校正。欢迎致电咨询:0512-55123135,15190198819





注意事项





  • 其安装配重螺丝的角度一定是旋转方向的反方向
  • 锁螺丝一定要锁紧或焊接配重一定要焊牢
  • 在整个操作流程中其相位计不能移动,否则要重新开始校正
  • 在安装配重前一定不能忘记取下试重
