LTB810现场动平衡仪

　　

       一．功能与技术指标

　　1．具有单面、双面平衡能力，可适合不同种类转子的现场平衡

　　2.向导式动平衡功能：软件根据测量数据快速解算出配重质量及其角度，提供了完善的向导式动平衡功能，操作者只要按向导进行就可以轻松完成动平衡校正。

　　3.可以从已保存的未完成动平衡过程继续进行动平衡

　　4．利用现场原有安装条件，开停机2～3次；

　　5.矢量分解：对解算出的平衡质量进行合理的矢量分解，以满足现场安装的客观要求。

　　6. 平衡方法：试重法和影响系数法；

　　7.试重估算：根据输入的转子资料自动估算出合理的动平衡试重质量，并可给出动平衡效果的结论。

　　8．平衡报表生成及输出；

　　9．转速测量范围：30～20000r/min，精度万分之一，分辨率：0.1转/分

　　10．一次平衡可使不平衡量减少80%以上

　　11．振动烈度精度5％12. 平衡等级，可以达到G2.5



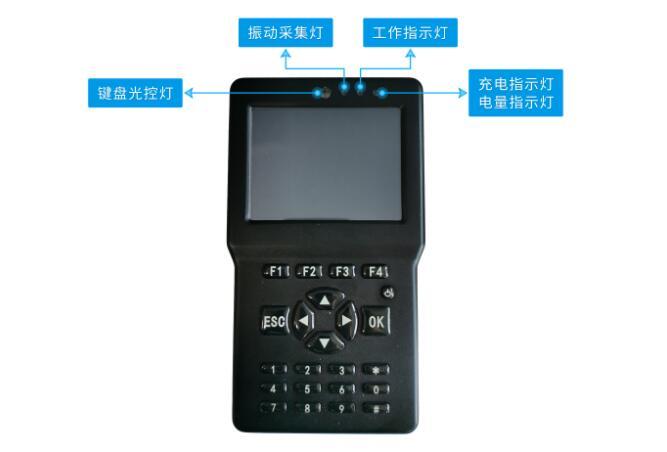

　　二．硬件基本参数

　　操作系统：WINCE

　　存储容量：512M

　　液晶显示：3.5寸真彩液晶屏，640×480象素

　　触摸屏：全屏幕触摸操作

　　通讯：USB接口

　　电源：外接电源及锂电池供电，适用电池时工作时间大于6小时

　　工作温度范围：(-10～50)℃湿度：95% RH非冷凝



　　三．硬件采集板技术参数

　　振动采集通道数: LC830为单通道，LC830A为双通道，另外配置1个转速通道

　　各振动通道 绝 对 独立的信号处理，确保各通道信号的独立性，杜绝通道间干扰

　　硬件多通道同时采样保持，确保多通道振动信号的 绝 对 同相位。

　　硬件程控增益放大器，放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比

　　硬件多重信号滤波，zui大限度的灵活的获得目标信号。

　　包括：低通滤波: 600Hz到15K分段可调

　　高通滤波: 0.1Hz、10Hz、400Hz、1KHz

　　抗混滤波: 硬件自动调节

　　硬件积分处理，可以获得振动加速度、速度、位移三种信号

　　高精度的AD转换器：14位A/D，300K

　　系统频率分析范围：0.1Hz—100KHz

　　电 源: 交／直流供电

　　振动参数：

　　仪器频响范围：0.1~ 15 KHz

　　测量范围：加速度  0.1～199.9m/s2(单峰值) （5～10KHz） 分辨率：0.01 m/s2

　　速  度   0.1～199.9mm/s(有效值) （5～1KHz）  分辨率：0.01 mm/s

　　位  移  0.001～1.999mm(峰峰值)  （5～1KHz）， 分辨率：0.01 um

　　振动分析与频谱分析

　　频谱种类：幅值谱

　　谱线数：400,800, 1600，3200

　　时域采样：1024, 2048, 4096, 8192

　　可自动计算1/2, 1,2,3倍频



　　四．设备操作

　　1.基本信息录入

　　先轻击单面动平衡按钮进入基本信息录入界面，此菜单为单面动平衡向导式操作，由此向导可完成动平衡整个过程。在此界面输入测量参数、转子转速、转子名称、转子编号、转子质量、配重半径、机组功率类型、平衡等级。由于这些信息将应用在动平衡过程中，并给出推荐试重等，所以请认真填写。

　　轻击“单面动平衡”按钮进入基本信息录入界面。填写转子的基本信息，点击需要输入框户自动弹出软键盘，如果需要切换输入法，点击屏幕右下角进行切换，填写完毕后再轻击空白处隐藏软件盘。基本信息填写完毕，进入下一步操作。

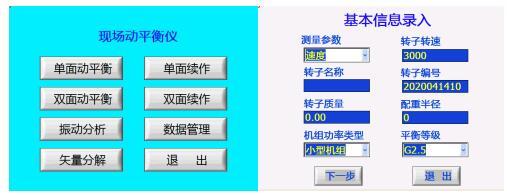

图：基本信息输入

　　转子转速为主要参数须填写，输入转子转速，其它参数可以不必填写。点击下一步按钮，进入初始振动测量界面。

　　2.初始振动测量

　　确保主机、传感器正确连接好后起机，按“开始”按钮开始测量，待测量值较稳定后（此时相位较稳定，变化不超过正负10度），先按“暂停”键暂停测量，并保持测量值；然后点击“保存”键保存测量数据（在暂停状态下才可进行数据保存），弹出初始数据以保存提示框，点击界面中“OK”按钮完成数据保存。

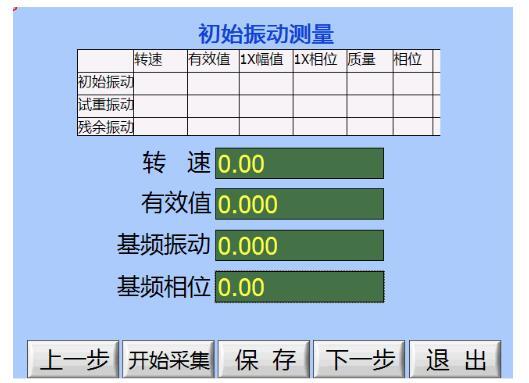

图：初始振动数据采集与保存

　　数据保存到数据库中后，按“下一步”进入输入试重界面。

　　3.输入试重

　　此时需要停机在转子上添加试重。如果在 第 一 步操作中转子基本信息填写完全，就可以根据输入试重界面中，给出的参考试重质量在转子上进行添加；如果转子基本信息未填写完全，软件则无法给出参考试重质量，此时检测人员只须根据转子大小及转速，选取相应的试重添加在转子上即可。添加试重完成后，根据实际试重质量在本界面的试重质量栏中填写。为了方便添加试重，默认所加试重的位置为零度角，如果被测机械有特殊要求，则在相应位置添加试重，并填写对应角度。

图：输入试重

　　试重质量及试重角度，填写完毕后。起机，待机械转速平稳后，点击“下一步”进入试重振动测量界面。

　　4.测量试重振动

　　当机械转速平稳后，且确保主机、传感器正确连接好后，按“开始”按钮开始测量试重振动，待测量值较稳定后（此时相位较稳定，变化不超过正负10度），先按“暂停”键暂停测量，并保持测量值；然后点击“保存”按钮保存测量数据（在暂停状态下才可进行数据保存），弹出试重振动数据以保存提示框，点击界面中“OK”按钮完成数据保存。

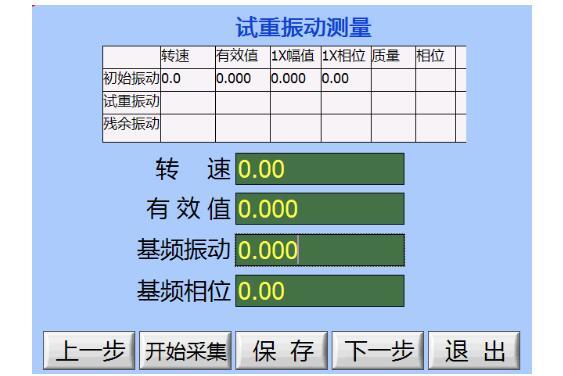

图：试重振动数据保存

　　从数据列表中查看，若基频振值以及相位的变化量超过20%，说明试重加的比较合理。否则说明试重加的不够好，需要停机加大试重的质量，点击“上一步”按钮返回输入试重界面，重新填写试重质量，再重新测量初始振动值并保存。数据保存完成后，点击“下一步”进入配重解算界面。

　　5.配重解算

　　根据软件提示的配重矢量，质量大小，角度，正确在转子上添加配重即可。试重位置位置为零度，角度范围：-180~+180度，顺着转子转动方向为正，逆着转子转动方向为负。

　　本软件还提供矢量分解功能（具体矢量分解步骤及操作方法参见“第四节矢量分解”），如果软件给出的配重质量或角度不容易在转子上添加，那么选择矢量分解。在矢量分解界面，

　　可以根据现场及转子的情况，以选择不同的分解方式，有等分配重、已知两分矢量质量求两分矢量角度、已知两分矢量角度求两分矢量质量、已知一分矢量求另一分矢量，四种方式供用户自行选择。下图以等分配重为例进行介绍。等分配重是在转子上去若干等份，在这些等分上添加配重。本例中转子被分为16等份，则在等分数量选项中选择16，再点击计算按钮，就可给出需要添加配重的质量及角度。

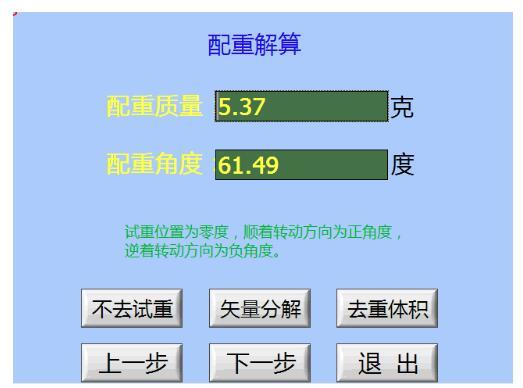

图：配重解算步骤

　　停机在给出的配重位置添加相应的配重块，添加配重后把试重取下（须把试重取下否则检测数据出错）。点击退出返回矢量分解界面，再点击“退出”返回配重解算界面，点击“下一步”进入残余振动测量界面，开启设备进行残余振动的检测。

　　6.残余振动测量

　　起机后待机械转速平稳，且确保主机、传感器正确连接好后，按“开始”按钮开始测量，待测量值较稳定后（此时相位较稳定，变化不超过正负10度），先按“暂停”键暂停测量，并保持测量值；然后按“保存”按钮保存测量数据（在暂停状态下才可进行数据保存），弹出残余振动数据已保存提示框，点击界面中“OK”按钮完成数据保存到数据库。

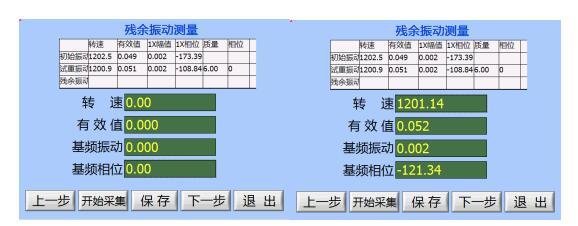

图：残余振动测量

　　从数据列表中可以看到，采集到的各振动值。数据保存完成后，点击“下一步”进入平衡结果界面。

　　7.平衡结果

　　在残余振动测量界面中轻击“下一步”按钮，进入平衡结果界面。如以达到机械的振动

　　要求，则点击“退出”按钮完成机械动平衡；如未达到机械的振动要求，则需要停机根据软件给出的，二次平衡配重在转子上添加二次配重（具体矢量分解步骤及操作方法参见“第四节矢量分解”），然后起机待机械转速平稳后进行二次平衡的测量。

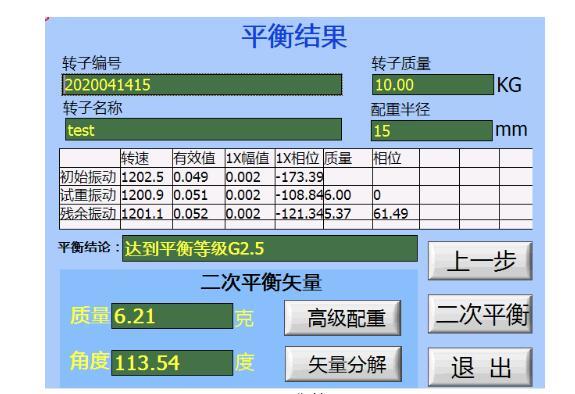

图：平衡结果

　　点击“二次平衡”按钮进入二次平衡界面进行二次平衡的测量。

　　8.二次平衡振动测量

　　添加二次配重完成后起机，待机械转速平稳，且确保主机、传感器正确连接好后，按“开始”按钮开始测量，待测量值较稳定后（此时相位较稳定，变化不超过正负10度），先按“暂停”键暂停测量，此时机械振动值以非常微小，完成动平衡校正，点击退出完成。

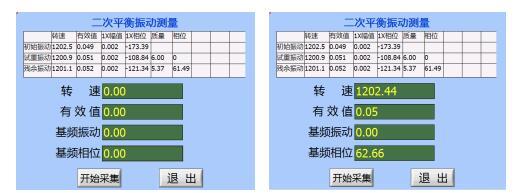

图：二次平衡
